华秋 KiCad 发行版 9.0.3 发布
作者： KiCad 华秋发行版开发团队
发布日期： 2025-7-10
发行版合并了 KiCad official 9.0.3 的全部更新（ 详见下文!）。本次更新最重要的变化是：
- 云端器件库从 Symbol Chooser 中移除，变更为新的面板
- 云端库支持模块电路的查看与摆放
- Copilot 支持图片生成原理图符号
- Copilot 支持图片生成 PCB 封装（部分IPC类型）
- Copilot 支持预置 Prompt 提示词
- 符号编辑器、封装编辑器支持 Copilot
与 KiCad 主版本相比，还额外包含以下功能：
- 预装了元器件搜素（Component Search）插件
- Windows支持暗黑模式（与Windows颜色设置一致）
- 自带DFM插件
- 自带询价和一键下单插件
- 增加了KiCad插件的国内镜像
更多关于华秋发行版的介绍可以参考：KiCad 华秋发行版
KiCad 华秋发行版下载链接：点击查看
发行版新增功能介绍
详细的 Copilot 新增功能可参考：https://icndj48vyfdd.feishu.cn/wiki/XGbiw6bItih54lkybkvcfUj5nfe 关于远端器件库及模块库的功能可参考：https://icndj48vyfdd.feishu.cn/wiki/AaR9wrSKYiWgo9kR3TXczriqnW9
云端器件库从 Symbol Chooser 中移除，使用更灵活、友好的器件面板

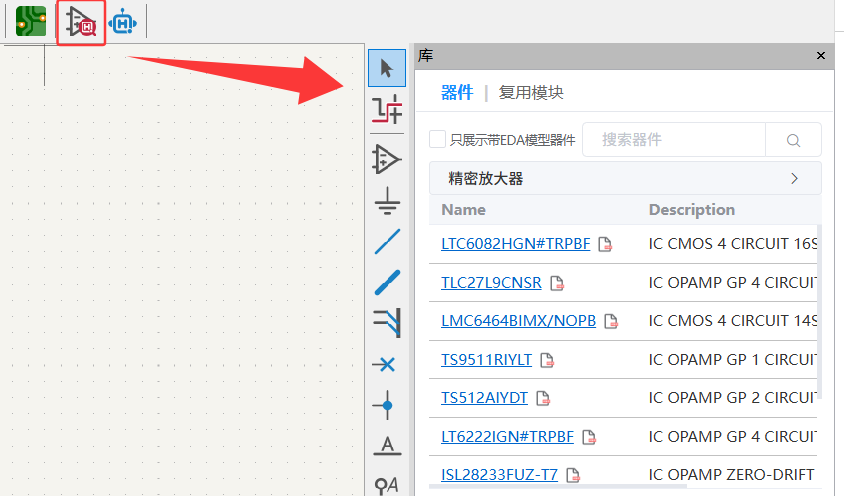

增加了单独的器件库面板，可以在工具栏中打开。原先Symbol Choose中的HQ Lib页面被移除。

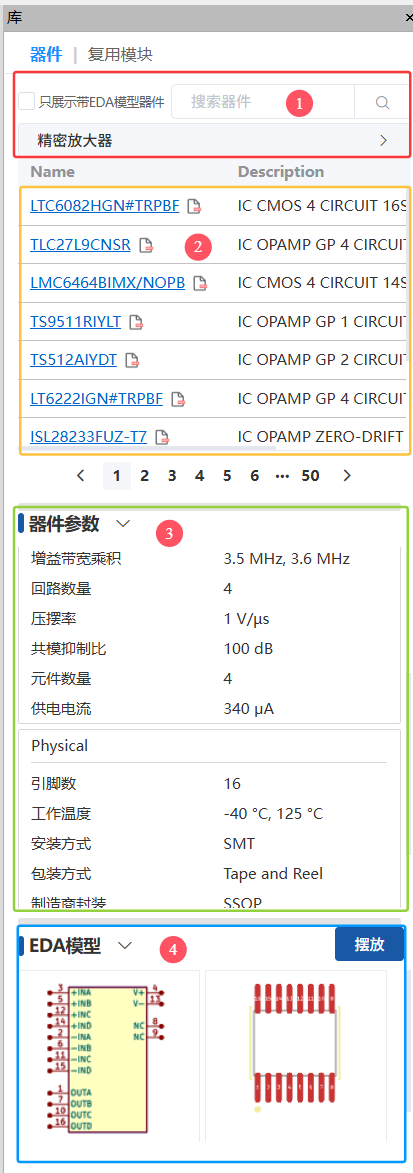

器件库面板的组成：
- 区域1：设置展示器件的范围，您可以在这里：
- 进行器件搜索
- 选择分类浏览
- 设置“只展示带 EDA 模型的器件”
- 区域2：器件列表，在这里展示了：
- 符合条件的器件列表
- 包含器件的名称、描述
- 可点击打开器件的数据手册或跳转到器件的详情页
- 区域3：选中器件的详细参数，包括：
- 功能参数
- 物料参数
- 安规参数等
- 区域4：器件的模型数据，在这里您可以：
- 动态预览选中器件的原理图符号、PCB 封装
- 将符号直接摆放到原理图中
云端库支持模块电路的查看与摆放

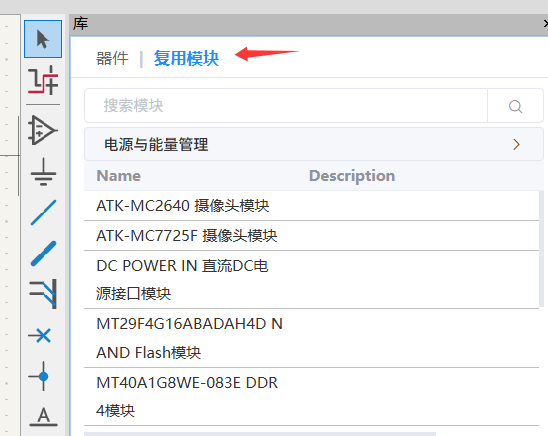

增加了云端模块电路库功能，在库面板中点击“复用模块”，可以打开云端的模块电路库：

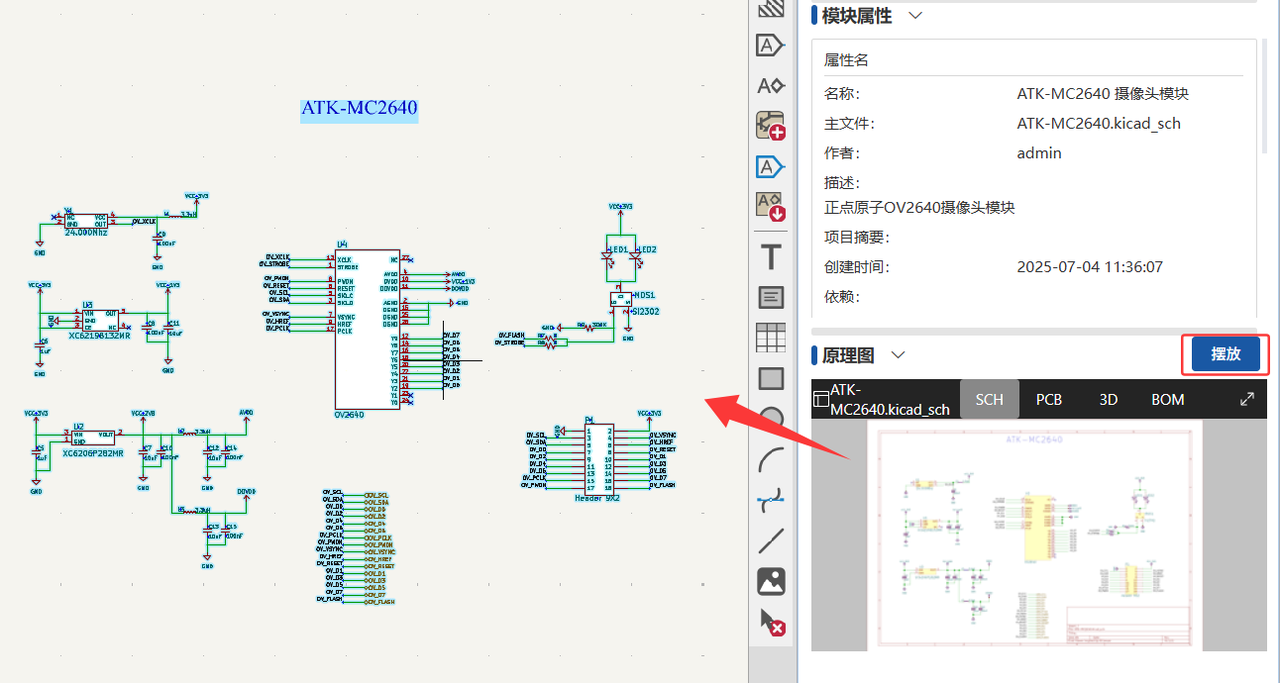

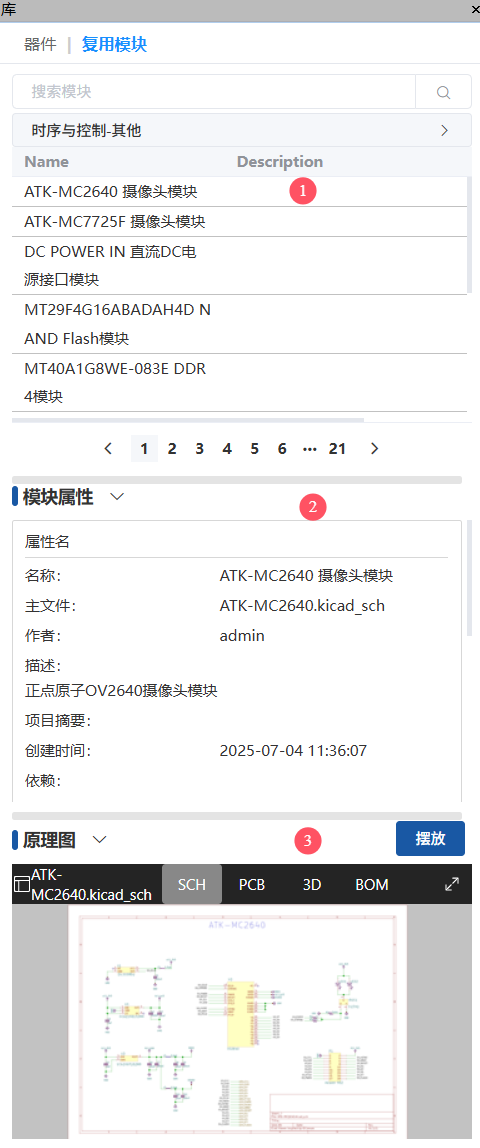

模块库面板有3个区域组成：
- 区域1：列出了符合搜索条件或分类浏览的模块电路
- 区域2：模块电路的属性
- 区域3：模块电路的预览，包括原理图、PCB、BOM
Copilot 支持图片生成原理图符号

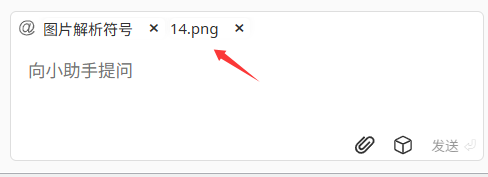

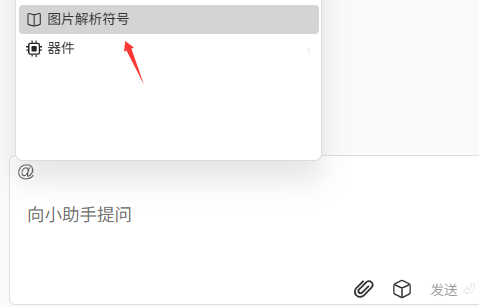

Copilot 支持图片生成原理图符号功能，支持原理图编辑器与符号编辑器两种场景。只需在 Copilot 中 @图片生成符号 功能，并将图片粘贴到 Copilot 中回车即可，无需输入额外的提示词。 Copilot 支持将表格或引脚图直接生成符号。

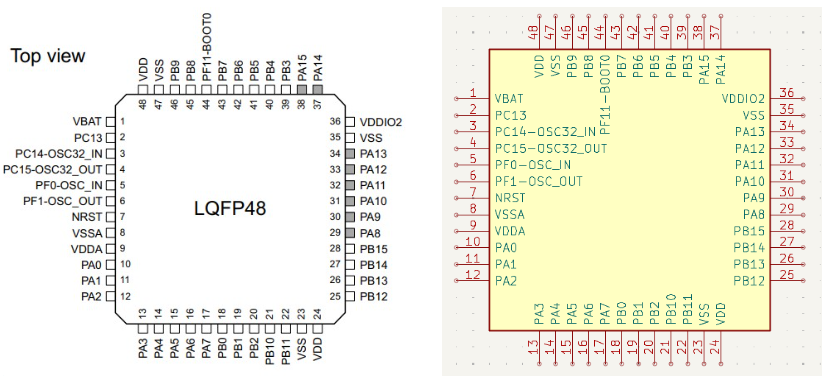

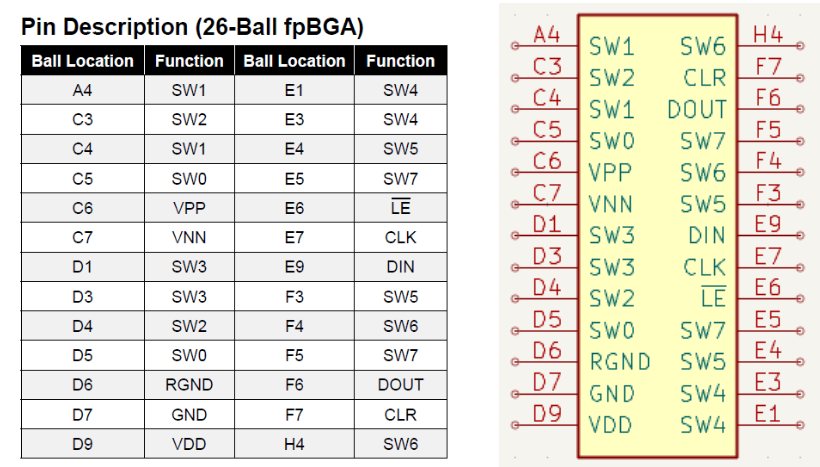

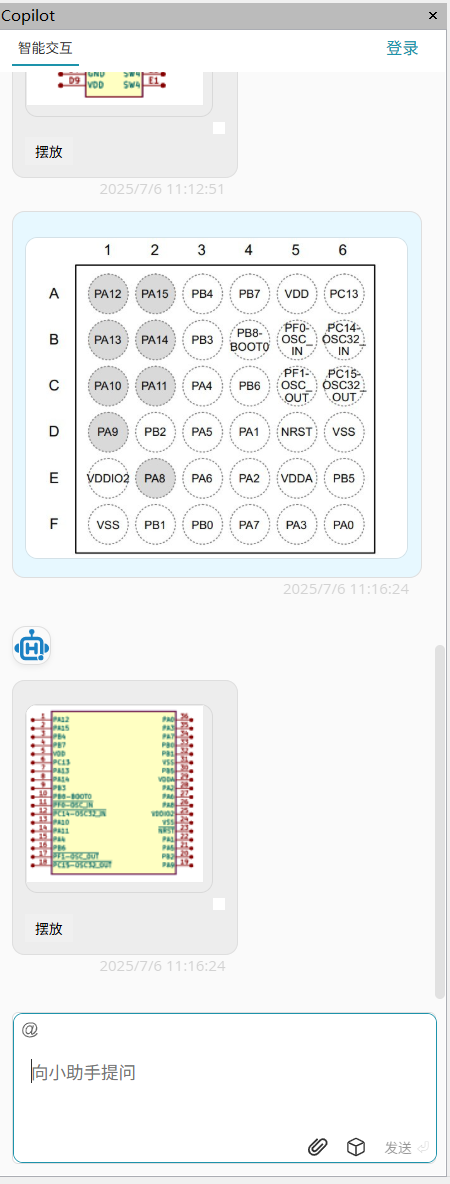

支持表格或者引脚图生成 Symbol：

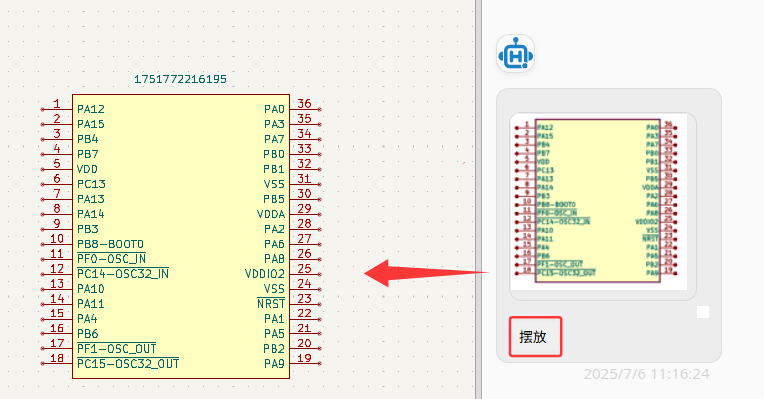

如果是在原理图编辑器的 Copilot 面板中生成原理图符号，则可以直接点击 Copilot 面板中的 “摆放” 按钮，直接将符号摆放到原理图中：
Copilot 支持图片生成 PCB 封装（部分IPC类型）

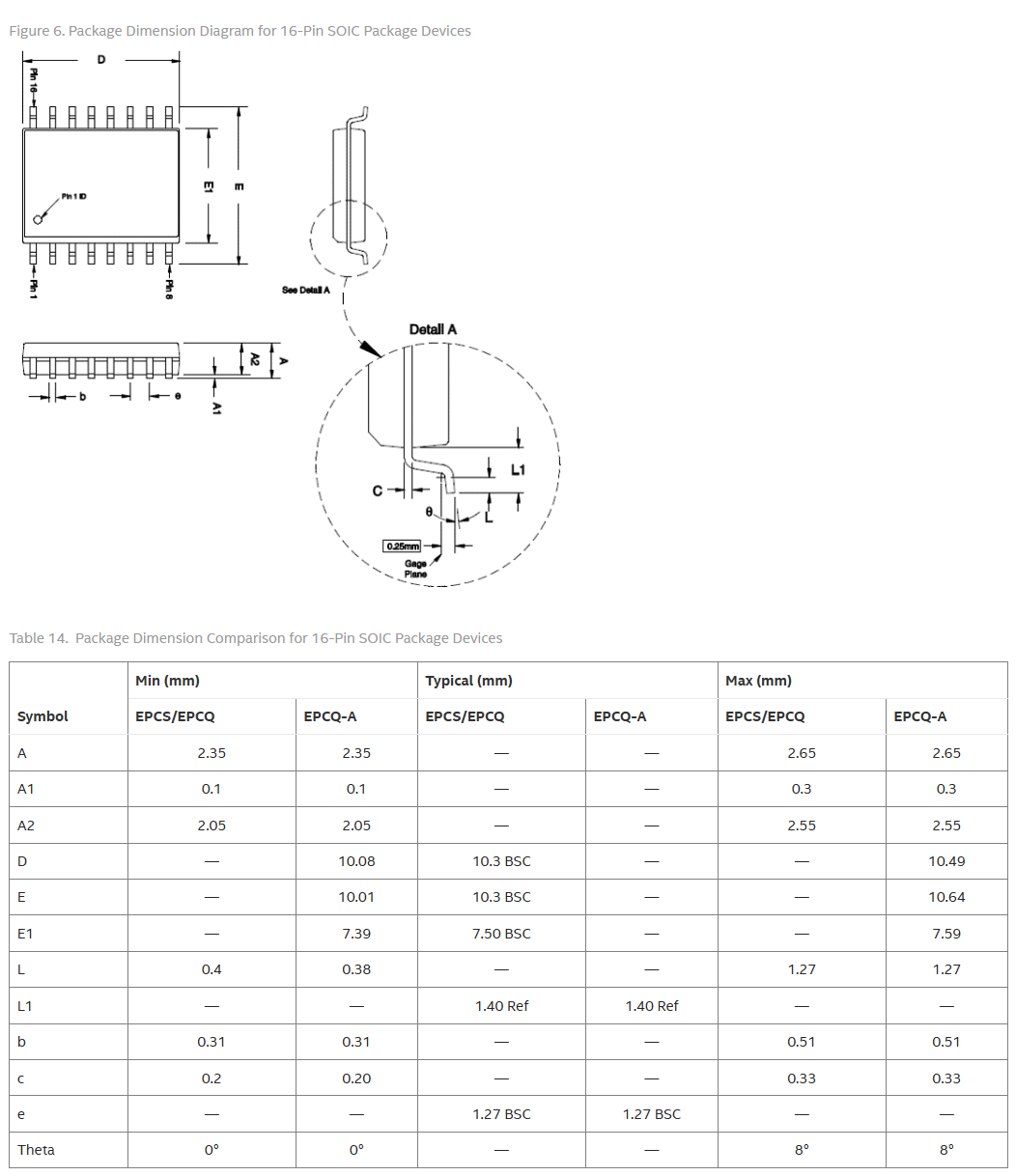

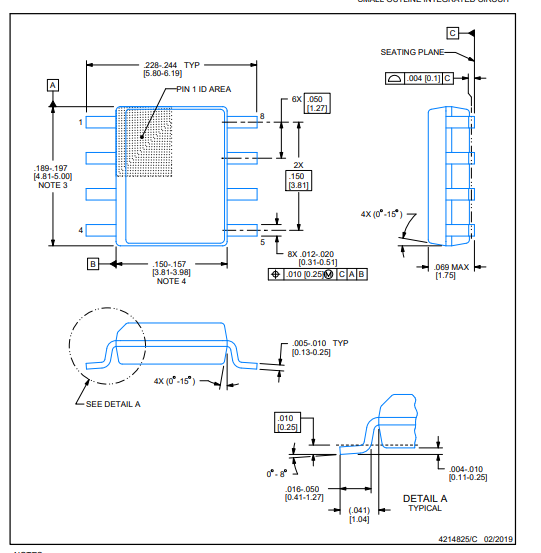

Copilot 支持图片生成 PCB 封装的功能，支持 PCB 编辑器与封装编辑器两种场景。只需在 Copilot 中 @图片生成封装 功能，并将图片粘贴到 Copilot 中回车即可，无需输入额外的提示词。 Copilot 支持带几何尺寸的 Package 图片或同时带尺寸、表格的图片：
目前支持以下 IPC 封装的生成：
- BGA
- DIP
- SOP
- PLCC
- QFN
- SON
- QFP

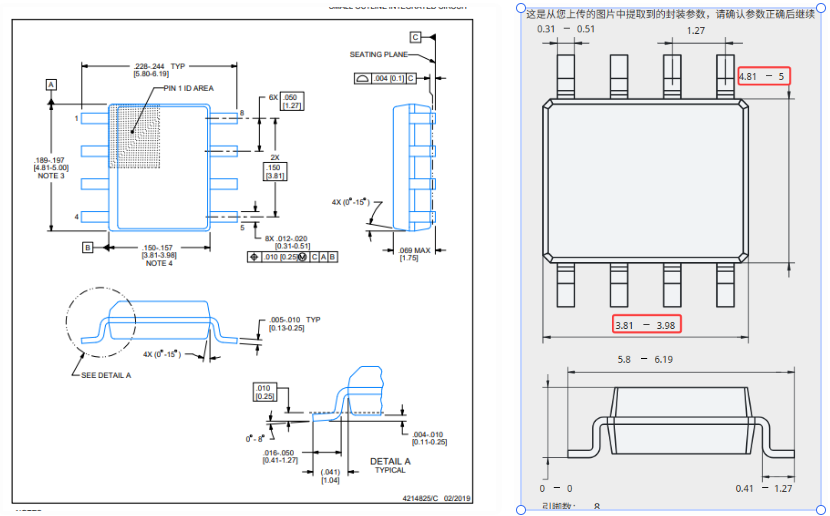

- SOP Copilot会根据图片中的信息提取 Package 参数：

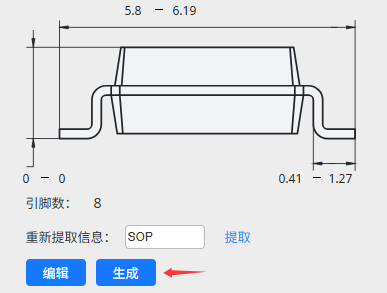

确认参数后生成 Footprint：

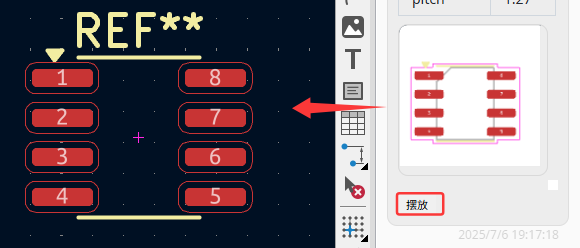

点击“摆放”，可以将封装支持摆放到 PCB 画布中：
Copilot 支持预置 Prompt 提示词

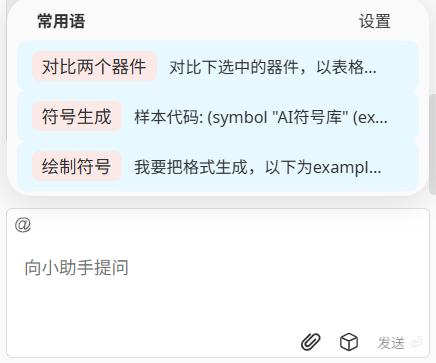

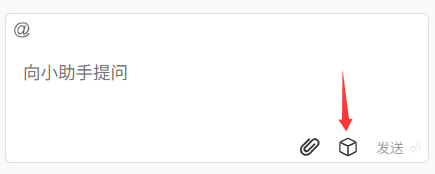

新版本的 Copilot 支持 Prompt 提示词的保存、导入及导出。您可以直接调用常用的提示词，结合与图纸的交互功能，快速实现想要的效果。 点击 Copilot 对话框右下角的小方块，调用或设置您的提示词。
更多关于 Copilot 的内容，详情可参阅以下应用文档： https://icndj48vyfdd.feishu.cn/wiki/VFyzw0UieislJskiolPcFwwAnbd 以下为部分功能简介：
基于选中区域进行问答
您可以随意选中原理图中的任何对象，可以是框选一个局部，也可以是某个器件。此时聊天窗口的上方会显示“@当前选中区域”字样。这时，就可以基于选中区域内的对象进行问答了。
器件功能查询
带“项目”的上下文

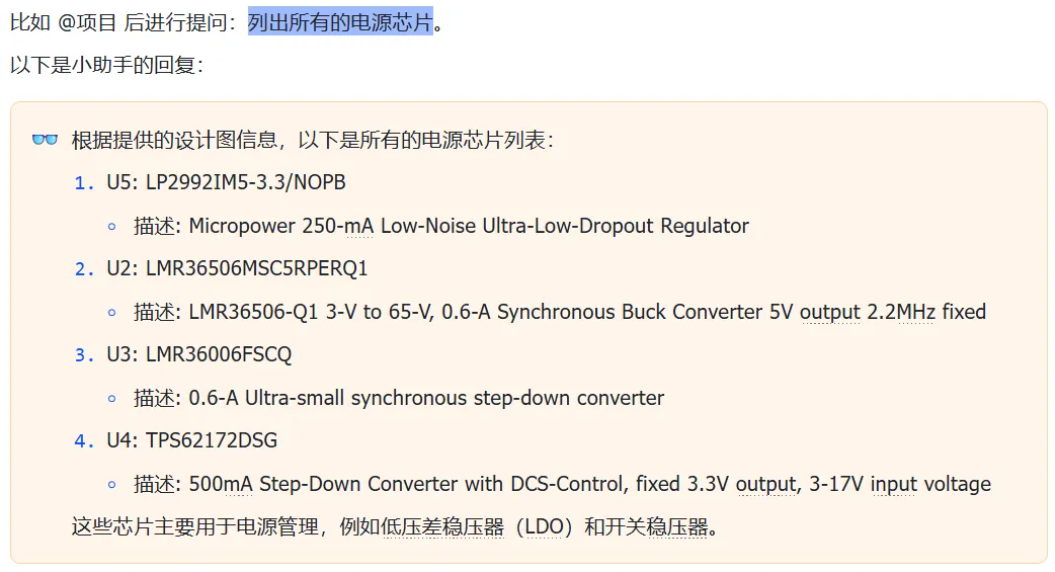

在面板左下方的@处可以添加上下文，@项目时，会把图纸的信息作为问答的上下文：
支持图片解析，基于图片问答
可以使用 Ctrl+C、Ctrl+V 直接将图片粘贴到窗口中（或者点击附件图标）：
比如将下图粘贴进去进行分析：
原理图中的预置菜单
原理图中的预置菜单分为两类：全局或与器件相关 在原理图空白处点击右键，可以在“华秋小助手”中看到“设计意图”、“核心器件”两个子菜单：
选中器件后点击右键时，可以在“华秋小助手”中看到“当前器件”、“相似器件推荐”、“连接关系检查”、“引脚详情”、“未连接引脚检查” 5个子菜单。
以下为 Official KiCad 更新内容
KiCad 9.0.3 版正式发布。9.0.0 稳定版本包含自上一版本以来的关键错误修复和其他小改进。
自 9.0.0 版本发布以来，所有修复的问题列表可以在 KiCad 9.0.3 里程碑 页面中找到。此版本包含了多个关键的错误修复，建议尽快升级。
9.0.3 版本是从 9.0 分支创建的，并包含了一些从开发分支挑选的更改。
更新日志
通用
- 实现Altium项目导入器。#2117
- 根据项目状态在标题栏显示[只读]。
- 迁移时不要跳过空的可见性恢复。
- 启动时防止并发访问wxPlatformInfo。#21002
- 取消PCM按钮以避免关闭时崩溃。
- 防止单行Scintilla文本编辑控件滚动条的bug。#19708
- 防止在封装选择器中缩放到预设时崩溃。#21203
原理图编辑器
- 在符号选择器信息面板中支持URL。#20811
- 导入Altium原理图时正确设置单独单位符号。#20663
- 首次启用后在网络导航器面板中显示网络。#20648
- 修复选择连接（Ctrl-4）功能失效的问题。#19790
- ERC运行时在根表中测试分层标签。#20810
- 更新搜索对话框。#12156 #17102
- 允许批量分配网络标签时输入多个标签。#10950
- 增加在网络导航器中快速切换网络的能力。#10911
- 修复搜索后隐藏字段仍然可见且无法再次隐藏的问题。#20865
- 使指令标签文本颜色与其他标签一致。
- 防止原理图文件保存后表格和规则区域被交换。#20918
- 修复打开缺少库符号的原理图时崩溃的问题。#20986
- 修复运行“从…递增注释”工具时崩溃的问题。#20948
- 为工作点“:power”添加自动补全。#20984
- 修复定义无意义工作点标签时崩溃的问题。#20990
- 在功率工作点中打印正确的单位。#20982
- 修复数值字段属性对话框中文字消失的问题。#14379
- 防止在原理图表属性对话框中删除字段行时断言失败。#20747
- 为“从原理图更新PCB”添加字段选项。#21021
- 读取Altium字段的“showName”属性。#20985
- 提升Altium导入性能。
- 在四向连接测试中将堆叠引脚视为单一项。#20532
- 遵循表引脚同步对话框的Esc键策略。
- 无法加载包含“|”字符的旧版KiCad原理图。#21065
- 修复使用U、V或F快捷键编辑非符号字段时崩溃的问题。#21072
- 修复Eagle导入原理图描述页名称回归问题。#20957
- 修复标签自动补全大小写过于激进的问题。#20943
- 修复符号选择器多条件过滤失效的问题。#21220
- 确保标签属性对话框初始焦点为文本输入框。
- 使回车键关闭标签属性对话框而不是打开下拉列表。#21258
Spice仿真器
- 防止在加载ngspice的DLL失败时崩溃。#20695
- 修复电阻器仿真引脚反向的问题。#20590
- 修复在仿真器中删除用户自定义信号名称时崩溃的问题。#20991
- 正确生成AM/SFFM电流源的网表。#20994
符号编辑器
- 修复显示信息栏时引脚属性对话框尺寸不正确的问题。#16761
PCB编辑器
- 修复相交区域测试中的错误。#20718
- 撤销全局删除后恢复分组。#20699
- 在封装编辑器中保存焊盘堆叠形状和层更改。#20567
- 不再忽略差分对间隙最小/最大DRC规则。#19825
- 正确遵循最小线宽项目设置和DRC。#20361
- 当封装在内层有规则区域时，不再触发“封装与库不匹配”错误。#20552
- 修复库中封装副本不匹配的问题。#20063
- 拖动过孔时正确显示孔到孔的间隙高亮。#20547
- 正确处理弧形耦合对象。#20636
- 防止覆盖已有的走线宽度。#20031
- 修复爬电距离测试导致DRC卡死的问题。#20947
- 修复调谐图案生成器未正确阵列的问题。#20617
- 重新实现DRC评估中对网络类成员的通配符匹配。#20955
- 修复区域与贝塞尔曲线间隙违规的误报DRC错误。#20312
- 重新实现DRC评估中对网络类成员的通配符匹配。#20955
- 迁移时不要跳过空的可见性恢复。
- 修复布线器长度问题，调谐路径不总是通过过孔计算。#20379
- 修复布线器放置过孔的问题。#20999
- 改进DRC网络类和元件类的匹配。
- 修复文本框属性对话框位图按钮尺寸不正确的问题。#21050
- 修复加载带有贝塞尔曲线的封装时崩溃的问题。
- 编辑焊盘属性时，设置为“所有铜层”的焊盘未出现在所有铜层上的问题。#20980
- 修复更改多个区域间隙为0时崩溃的问题。#21081
- 修复小线段渲染问题。#21083
- 恢复移动操作的异步能力。#21047
- 修复当网格列表为空时放置封装崩溃的问题。#21060
- 修复旋转命令后矩形位置不正确的问题。
- 导出到Hyperlynx文件时翻转Y轴。#18581
- 从Eagle导入时确保所有映射层已启用。#21138
- 解析网表时允许封装字段为空。#20002
- 防止布线器自动删除走线段。#21019
- 允许在特定条件下关闭测量工具。#21016
- 防止差分布线器在部分段已连接后更改已布线段的线宽。#21078
- 修复从EasyEDA导入连续弧参数集的板时的问题。#21238
Footprint Editor
3D Viewer
Command Line Interface
- 修复 kicad-cli pcb export pdf --mode-multipage 命令。
Job Sets
- 在GUI中运行PCB 3D模型任务时，不再向控制台输出不需要的调试/进度信息。#20738
- 运行任务时设置一个环境变量，指向jobset输出的临时文件夹。
- 允许通过描述和UUID在命令行中运行jobset。#20033
API
- 使用操作包装器设置网格原点。kicad-python#47
- 为封装实例添加符号路径。kicad-python#37
- 为焊盘添加FlashLayer()等效功能。#20587
- 使用网络名称而非代码，并允许创建新网络。#21027
- 防止创建无效的弧。#21035
